Başarılı bir endüstriyel boya tesisi, yalnızca kabin, fırın veya taşıma ekipmanı seçimiyle değil; ürün akışı, proses adımları, kapasite ve fabrika yerleşiminin birlikte değerlendirilmesiyle planlanır. Boyanacak ürünlerin özellikleri, uygulanacak kaplama sistemi, üretim hedefleri ve mevcut tesis koşulları netleşmeden yapılan ekipman seçimi; darboğazlara, enerji kaybına ve maliyetli revizyonlara yol açabilir.
Doğru bir teknik teklif için ürün ölçüleri ve ağırlıkları, malzeme ve yüzey durumu, saatlik ve yıllık kapasite, boya ve kimyasal bilgileri, kalite beklentileri ve mevcut altyapı mümkün olduğunca sayısal verilerle tanımlanmalıdır. Bu veriler; yüzey hazırlama, uygulama, taşıma, kurutma, pişirme, havalandırma ve otomasyon sistemlerinin gerçek üretim ihtiyacına göre boyutlandırılmasını sağlar.
Bu rehberde yaş boya, toz boya, kataforez (KTL) ve benzeri endüstriyel kaplama tesisleri için teklif öncesi hazırlanması gereken teknik verileri, kapasite hesaplarını ve temel planlama adımlarını ele alıyoruz. Elsisan olarak bu girdileri yalnızca hedef kapasite açısından değil; enerji tüketimi, işletme maliyeti, proses güvenilirliği ve gelecekteki büyüme ihtiyaçlarıyla birlikte değerlendiriyoruz.
1. Boyanacak Ürünleri Tanımlayın
Boya hattı planlanırken yalnızca ortalama ürün ölçülerinin dikkate alınması yeterli değildir. Tesiste boyanacak tüm ürün ailesi birlikte değerlendirilmeli; özellikle en büyük, en ağır, en yüksek adetli ve boyanması veya taşınması en zor ürünler ayrı ayrı incelenmelidir. Bu çalışma, tesisin tasarım sınırlarının doğru belirlenmesini ve ekipmanların gerçek üretim ihtiyacına göre boyutlandırılmasını sağlar.
1.1. Minimum ve Maksimum Ürün Ölçüleri
Ürünün en, boy ve yükseklik ölçüleri; yüzey hazırlama sistemi, boya kabini, fırın, konveyör güzergâhı ve otomatik uygulama alanlarının boyutlandırılmasını doğrudan etkiler.
Özellikle maksimum ürün ölçülerinin doğru tanımlanması; kabin ve fırın geçiş açıklıklarının, ürünler arası güvenli mesafelerin, konveyör dönüşlerinin ve hat üzerindeki gerekli boşlukların belirlenmesi açısından önemlidir. Ürünün taşıma sırasında salınım veya dönme ihtimali bulunuyorsa bu hareketler de tasarım ölçülerine dahil edilmelidir.
1.2. Ürün Ağırlığı ve Malzemesi
Ürün ağırlığı, taşıma sisteminin kapasitesini ve askı-aparat tasarımını belirleyen temel verilerden biridir. Askılı hatlarda yalnızca ürünün değil; askı, aparat ve taşıyıcıların toplam yükü de dikkate alınmalıdır. Ağırlık bilgisi, yükleme ve boşaltma operasyonlarının güvenli ve ergonomik şekilde planlanması açısından da önemlidir. Özellikle ağır parçaların manuel taşınmasının uygun olmadığı durumlarda kaldırma ve taşıma ekipmanları proje aşamasında değerlendirilmelidir. Doğru planlama; operatör yükünün azaltılmasına, yükleme-boşaltma sürelerinin iyileştirilmesine ve hattın hedeflenen kapasitede daha düzenli çalışmasına katkı sağlar.
Ürünün malzemesi ise yüzey hazırlama ve boya uygulama prosesinin belirlenmesinde önemli bir etkendir. Çelik, alüminyum, galvanizli çelik veya farklı malzeme türleri; uygulanacak temizleme, ön işlem, kurutma ve kaplama adımlarını etkileyebilir. Bu nedenle ürünün malzeme türü ve mevcut yüzey durumu proje başlangıcında açıkça tanımlanmalıdır.
1.3. Boyanacak Yüzeyler
Boyanacak ürünün malzemesi kadar mevcut yüzey durumu da önemlidir. Yağ, pas, üretim artığı veya önceki bir kaplama bulunup bulunmadığı açıkça belirtilmeli; bu bilgiler yüzey hazırlama ve boya prosesinin planlanmasında birlikte değerlendirilmelidir.
Teknik çizimlerde boyanacak, boyanmayacak, korunacak ve maskelenecek bölgelerin açıkça gösterilmesi gerekir. Dişli delikler, elektriksel temas noktaları, montaj yüzeyleri ve benzeri detaylar; tabanca yerleşimini, uygulama erişimini ve maskeleme ihtiyacını doğrudan etkiler.

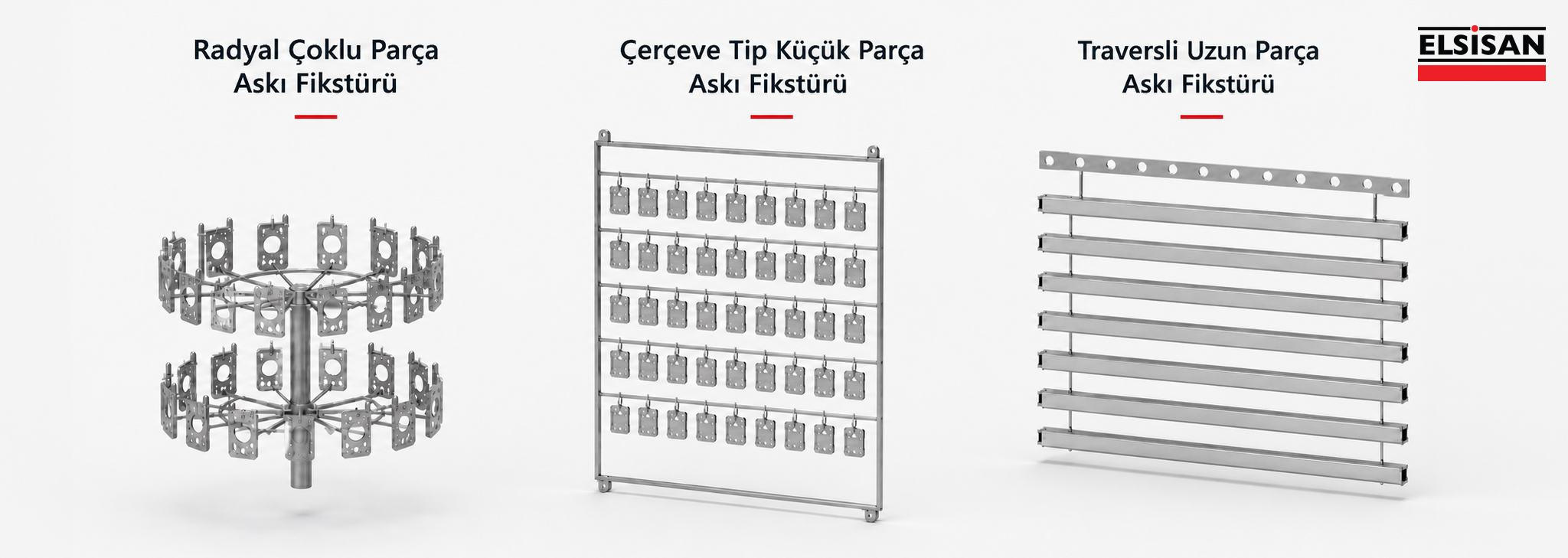

1.4. Askılama Şekli
Askılama şekli belirlenirken ürünün proses boyunca taşıma yönü ve konumu, askı noktaları, askı başına parça sayısı ve gerekirse döndürülme ihtiyacı birlikte değerlendirilmelidir. Ürün dengeli ve güvenli biçimde taşınmalı; ağırlık merkezi, salınım riski ve hat boyunca kabin, fırın ve geçiş açıklıklarından yeterli boşlukla ilerleyebilmesi aparat tasarımında dikkate alınmalıdır.
Askı ve temas noktalarının boyanacak yüzeylerde bırakabileceği izler ile bu noktaların son üründe görünür olup olmayacağı önceden değerlendirilmelidir. Elektriksel temas gerektiren uygulamalarda temas bölgesinin konumu da çizimlerde ve askı tasarımında açıkça tanımlanmalıdır.
Kimyasal yüzey hazırlama uygulanacaksa ürünün hatta yerleşimi ayrıca değerlendirilmelidir. Parça üzerinde su veya proses kimyasallarının birikebileceği cepler bulunuyorsa, ürün sıvıların kolayca tahliye olmasına imkân verecek yönde askılanmalıdır.
1.5. Ürün Matrisi Hazırlanması
Farklı ürünleri birbirinden bağımsız değerlendirmek yerine, tüm ürün gruplarının temel teknik verilerini birlikte gösteren bir ürün matrisi hazırlanması önerilir.
Aşağıdaki değerler yalnızca örnek gösterimdir.
| Ürün Grubu | Ölçüler | Ağırlık | Malzeme | Saatlik Adet |
|---|---|---|---|---|
| Ürün A | 500 × 400 × 300 mm | 12 kg | Çelik | 80 |
| Ürün B | 1.200 × 600 × 400 mm | 35 kg | Galvanizli Çelik | 25 |
| Ürün C | 800 × 500 × 250 mm | 8 kg | Alüminyum | 45 |
Ürün matrisi yalnızca ürün çeşitliliğini göstermek için değil, kurulacak boya tesisinin gerçek tasarım sınırlarını belirlemek için de kullanılır. Ölçüler, ağırlıklar, malzeme türleri ve üretim adetleri birlikte değerlendirildiğinde hattın hangi ürün gruplarına göre boyutlandırılması gerektiği daha sağlıklı şekilde belirlenebilir.
Bu aşamada özellikle üretim adedi düşük olmasına rağmen ölçü veya ağırlık açısından hattın kapasitesini önemli ölçüde artıran ürünler ayrıca değerlendirilmelidir. Bu tür parçaların ana hatta dahil edilmesi; kabin ve fırın ölçülerini, konveyör kapasitesini, hat uzunluğunu, enerji ihtiyacını, bina alanını ve toplam yatırım maliyetini önemli ölçüde artırabilir.
Örneğin, üretimin büyük bölümünü 600 × 400 mm ölçülerindeki parçaların oluşturduğu bir tesiste, yalnızca sınırlı sayıda üretilen 3.000 mm uzunluğundaki bir ürünün de aynı hatta boyanması istenebilir. Ancak tüm sistemin bu parçaya göre boyutlandırılması, düşük kullanım oranına sahip ek bir kapasite yaratabilir. Böyle bir durumda söz konusu ürünün ana hat dışında farklı bir yöntemle boyanmasının teknik ve ekonomik açıdan daha uygun olup olmadığı değerlendirilmelidir.
Ürün matrisi sayesinde şu kararlar daha net verilebilir:
- Hattın hangi ürün veya ürün grubuna göre boyutlandırılacağı.
- Düşük adetli ve sıra dışı parçaların ana sistem dışında değerlendirilip değerlendirilemeyeceği.
- Yatırım bütçesini en fazla etkileyen ürünlerin hangileri olduğu.
- Ana üretim hattı ile özel ürün çözümlerinin ayrıştırılmasının teknik ve ekonomik açıdan uygun olup olmadığı.
Buradaki amaç her ürünü aynı sisteme dahil etmek değil; ürün ölçüleri, üretim adetleri, teknik gereksinimler ve yatırım ekonomisi birlikte değerlendirilerek doğru tesis kapsamını belirlemektir. Böylece gereğinden büyük ve kapasitesinin önemli bir bölümü kullanılmayan bir sistem yerine, gerçek üretim ihtiyacına uygun bir boya hattı projelendirilebilir.
Elsisan olarak, ürün çeşitliliğini ve üretim hedeflerini proje başlangıcında birlikte değerlendirerek; yatırım maliyeti, enerji tüketimi ve işletme verimliliği açısından dengeli bir tesis kapsamı oluşturmayı hedefliyoruz.
2. Üretim Kapasitesini Belirleyin
Boya hattı kapasitesi yalnızca yıllık üretim miktarına göre belirlenmemelidir. Saatlik ve günlük üretim hedefleri, vardiya düzeni, ürün ve renk değişim sıklığı, ürün gruplarının toplam üretimdeki payı ve gelecekte planlanan kapasite artışları birlikte değerlendirilmelidir.
Konveyörlü boya hatlarında teorik kapasite temel olarak şu şekilde hesaplanabilir:
Saatlik Teorik Kapasite = (Konveyör Hızı [m/dak] × 60 ÷ Askı Aralığı [m]) × Askı Başına Ürün Sayısı
Teorik Kapasite Hesabı
8 saat/vardiya · 22 gün/ay · 12 ay/yıl
Sonuç teoriktir; gerçek kapasite proses süreleri, duruşlar ve ürün değişimlerine göre farklılık gösterir.
Ancak bu değer, hattın gerçek üretim kapasitesini tek başına ifade etmez. Net kapasite belirlenirken yükleme ve boşaltma süreleri, operatör sayısı, ürün ve renk değişimleri, temizlik süreleri, manuel rötuş işlemleri, proses beklemeleri, fırında kalış süresi ve planlı duruşlar da dikkate alınmalıdır.
Bu nedenle boya hattının gerçek kapasitesi yalnızca konveyör hızına değil, tüm proses adımlarının uyumlu bir üretim ritminde çalışabilmesine bağlıdır. Herhangi bir prosesteki kapasite yetersizliği veya çevrim süresi farkı, hattın tamamında darboğaz oluşturarak teorik kapasitenin altında üretime neden olabilir.
3. Fabrika Yerleşimini ve Altyapıyı Değerlendirin
Doğru ekipman seçimi kadar, boya tesisinin fabrika içerisine doğru şekilde yerleştirilmesi de önemlidir. Bu nedenle teklif öncesinde mümkünse ölçekli bir fabrika yerleşim planı paylaşılmalıdır.
Yerleşim planında kullanılabilir alan, tavan yüksekliği, kolonlar, kapılar, geçiş yolları, mevcut makineler ile ürün giriş ve çıkış güzergâhları açıkça gösterilmelidir. Özellikle ürün akışının mevcut üretim düzeniyle uyumlu olması, gereksiz taşıma mesafelerinin ve üretim içi trafik yoğunluğunun azaltılması açısından önem taşır.
Elektrik, doğal gaz, basınçlı hava, proses suyu, atık su ve baca bağlantıları gibi mevcut altyapı bilgileri de proje başlangıcında paylaşılmalıdır. Bu veriler, ekipmanların konumlandırılmasının yanı sıra yardımcı sistemlerin ve bağlantı noktalarının planlanmasına da temel oluşturur.
Yerleşim çalışması yalnızca ekipmanların mevcut alana sığmasına göre yapılmamalıdır. Filtre değişimi, fan, motor, brülör, pompa, konveyör ve elektrik panosu gibi ekipmanlarda bakım ve servis işlemlerinin güvenli şekilde gerçekleştirilebilmesi için yeterli erişim alanı bırakılmalıdır.
Gelecekte kapasite artışı, yeni ürünlerin devreye alınması veya ek ekipman ihtiyacı öngörülüyorsa, bu büyüme senaryoları da teklif ve projelendirme aşamasında dikkate alınmalıdır.

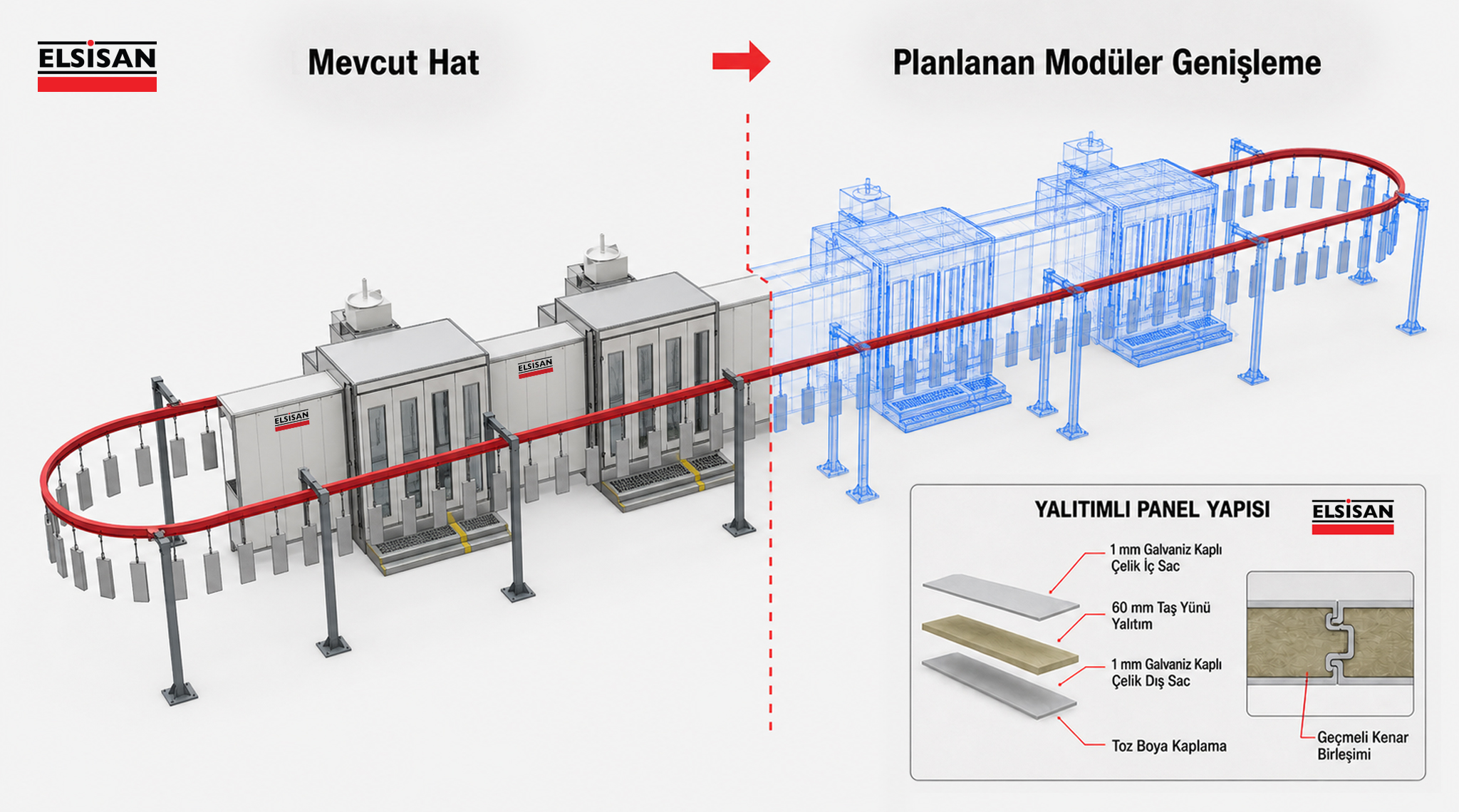

3.1. Gelecekteki Kapasite Artışı ve Modüler Tasarım
Bir boya tesisi yalnızca mevcut üretim hedeflerine göre değil, işletmenin öngörülen büyüme planları dikkate alınarak tasarlanmalıdır. Ancak bu yaklaşım, hattın ilk yatırım aşamasında gereğinden büyük kurulması anlamına gelmez.
Doğru planlama; ihtiyaç oluştuğunda ek kabin, ilave boya tabancası, konveyör uzatması, vardiya artışı veya belirli proses bölümlerinin genişletilmesi gibi seçeneklerin uygulanmasına imkân tanıyan esnek bir altyapının oluşturulmasını gerektirir.
Elsisan olarak tesislerimizi gelecekteki değişim ve büyüme ihtiyaçlarını da göz önünde bulundurarak modüler bir tasarım anlayışıyla projelendiriyoruz. Kendi imalatımız olan panel sistemlerinde, kaynaklı ve kalıcı birleşimler yerine sahada demonte edilerek yeniden monte edilebilen yapılar kullanıyoruz.
Bu sayede üretim kapasitesinin artması, ürün ölçülerinin değişmesi veya tesis yerleşiminin yeniden düzenlenmesi gerektiğinde mevcut sistemin tamamen yenilenmesine ihtiyaç duyulmadan farklı konfigürasyonlara uyum sağlanabilir. Kabinlerin veya ilgili proses bölümlerinin uzatılması, yerleşimin değiştirilmesi ya da mevcut yapıların yeni ekipmanlarla birlikte yeniden konumlandırılması daha kontrollü şekilde gerçekleştirilebilir.
Bu esnekliğin proje aşamasında doğru şekilde planlanabilmesi için yalnızca bugünkü üretim miktarının değil, mümkünse 3–5 yıllık büyüme beklentisinin, devreye alınması planlanan yeni ürünlerin ve olası kapasite artışı senaryolarının da paylaşılması önemlidir. Böylece gelecekteki kapasite artışları ve yerleşim değişiklikleri için gerekli altyapı proje başlangıcında öngörülebilir.
4. Boya Uygulama Yöntemini Seçin

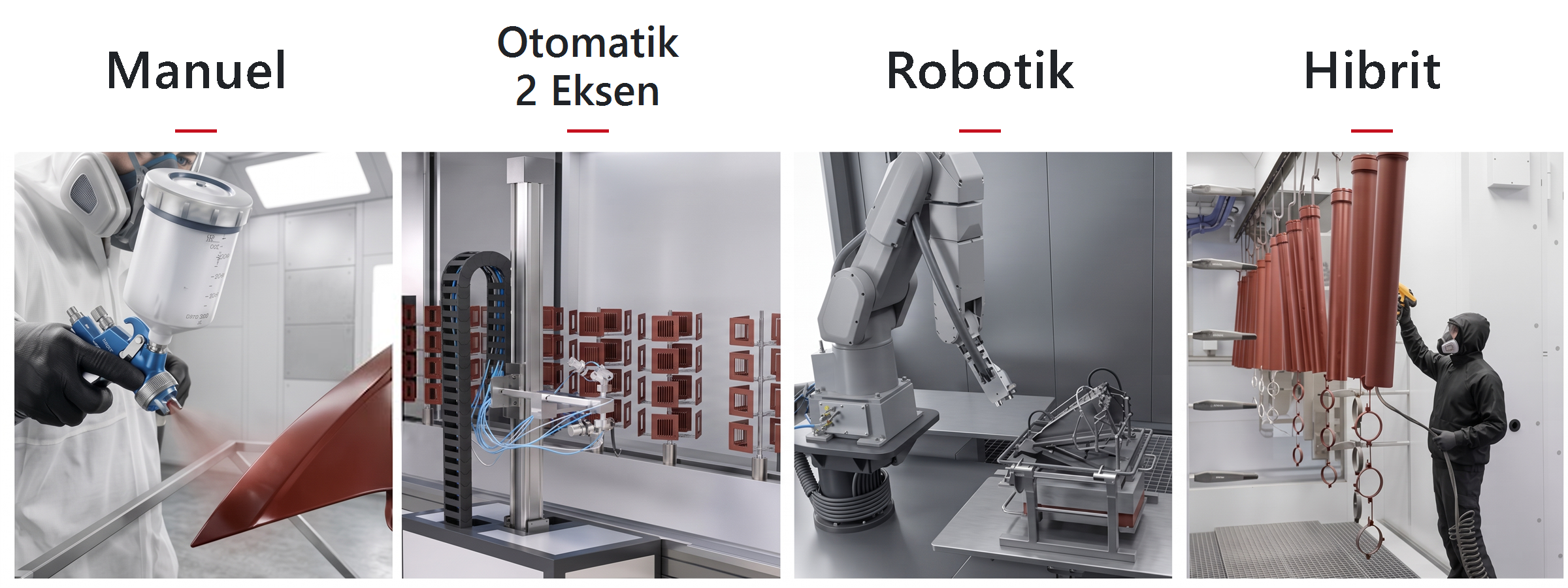

4.1. Manuel, Otomatik, Robotik ve Hibrit Boya Uygulamaları
Boya uygulama yönteminin seçiminde yalnızca üretim adedi değil; ürün geometrisi, parça çeşitliliği, renk değişim sıklığı, erişilmesi zor yüzeyler, kalite beklentisi ve operatör müdahalesi ihtiyacı birlikte değerlendirilmelidir.
Manuel uygulama, ürün çeşitliliğinin yüksek, üretim adetlerinin daha sınırlı veya parça geometrilerinin sık değiştiği projelerde tercih edilebilir. Operatörün ürün geometrisine göre pozisyonunu ve uygulama şeklini değiştirebilmesi, özellikle düşük adetli ve değişken üretimlerde önemli bir esneklik sağlar.
Benzer geometrilere sahip ürünlerin düzenli bir üretim ritminde ilerlediği hatlarda ise otomatik boya tabancaları kullanılabilir. Otomatik uygulamalarda tabancalar; dikey hareket sistemleri (reciprocatorlar), yatay giriş-çıkış pozisyonerleri veya ürün geometrisine göre yapılandırılan çok eksenli hareket sistemleriyle kontrol edilebilir. Ürünlerin konveyör üzerindeki konumu, parçalar arasındaki mesafe, ürün yüksekliği, konveyör hızı, tabanca sayısı ve hedeflenen boya film kalınlığı otomasyon tasarımını doğrudan etkiler.
Robotik boya uygulaması; karmaşık geometrilere tekrarlanabilir şekilde erişilmesi, farklı ürünlere ait boya reçetelerinin kayıt altına alınması ve yüksek proses tekrarlanabilirliğinin gerekli olduğu projelerde değerlendirilebilir. Ancak robot seçimi tek başına yeterli değildir. Robotun erişim alanı, kabin ölçüleri, boya besleme sistemi, parça taşıma ve konumlandırma düzeni, güvenlik ekipmanları ve kontrol altyapısı bir bütün olarak ele alınmalıdır.
Otomatik uygulamanın ise her ürün geometrisinde ve her yüzeyde tek başına yeterli olması beklenmemelidir. Derin cepler, iç köşeler, ters yüzeyler, kaynak bölgeleri veya elektrostatik boya uygulamasında Faraday kafesi etkisinin görülebileceği alanlarda manuel rötuş gerekebilir.
Bu nedenle birçok tesiste yalnızca manuel veya yalnızca otomatik uygulama yerine hibrit boya uygulama sistemleri tercih edilebilir. Hibrit sistemlerde geniş ve kolay erişilebilir yüzeyler otomatik tabancalarla boyanırken, karmaşık veya erişimi zor bölgeler operatör tarafından tamamlanabilir. Böylece otomasyonun sağladığı hız, tekrarlanabilirlik ve boya kullanım verimliliği ile manuel uygulamanın geometrik esnekliği aynı sistem içinde bir araya getirilebilir.
Elsisan olarak, ürün geometrisi, üretim hızı, renk değişim sıklığı ve hedeflenen kaplama kalitesine göre projeye uygun uygulama mimarisini oluşturuyoruz. Gerektiğinde otomatik uygulamayı manuel rötuşla destekleyen hibrit sistemler, farklı ürün gruplarına uyarlanabilen tabanca hareket sistemleri ve gelecekteki otomasyon ihtiyaçlarına uyum sağlayabilecek altyapılar planlıyoruz.

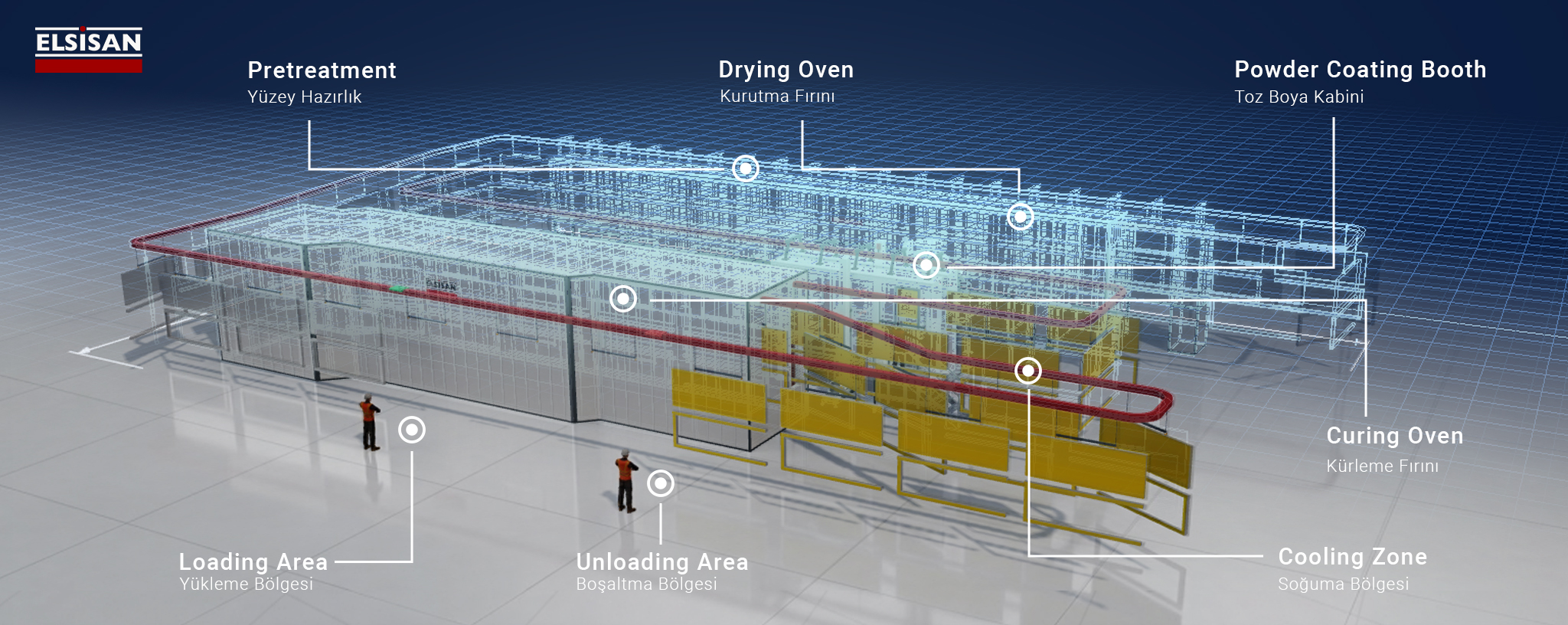

5. Tesisin Proses Akışını Oluşturun
Ürün özellikleri, üretim kapasitesi ve boya uygulama yöntemi belirlendikten sonra tesisin proses akışı oluşturulur.
Tipik bir endüstriyel boya hattı şu aşamalardan oluşabilir:
- 01 Yükleme
- 02 Yüzey Hazırlama
- 03 Boya Uygulama
- 04 Flash-off
- 05 Kurutma / Kürleme
- 06 Soğutma
- 07 Boşaltma
Not: Bu akış örnek bir proses sıralamasıdır. Boya sistemi ve kat yapısına göre yüzey hazırlama hat dışında gerçekleştirilebilir; boya uygulama, flash-off ve ara kürleme adımları tekrarlanabilir veya bazı adımlar kullanılmayabilir.
Proses sırası boya türüne ve ürün özelliklerine göre değişebilir.
Mekanik yüzey hazırlamanın yeterli olduğu uygulamalarda kimyasal yüzey hazırlama hattına ihtiyaç duyulmayabilir. Yaş boya sistemlerinde astar ve son kat uygulamaları arasında bir veya birden fazla flash-off bölgesi bulunabilir ya da farklı boya katları için ayrı kabinler kullanılabilir. Standart toz boya uygulamalarında ise boya uygulaması sonrasında ürün çoğunlukla doğrudan kürleme fırınına gönderildiğinden ayrı bir flash-off prosesine ihtiyaç duyulmaz.
Bu nedenle boya tesisinin proses akışı hazır bir şablondan kopyalanmamalı; ürünün yüzey durumu, kullanılacak boya türü ve uygulama yöntemi, üretim kapasitesi ve kalite beklentileri doğrultusunda projeye özel olarak oluşturulmalıdır.

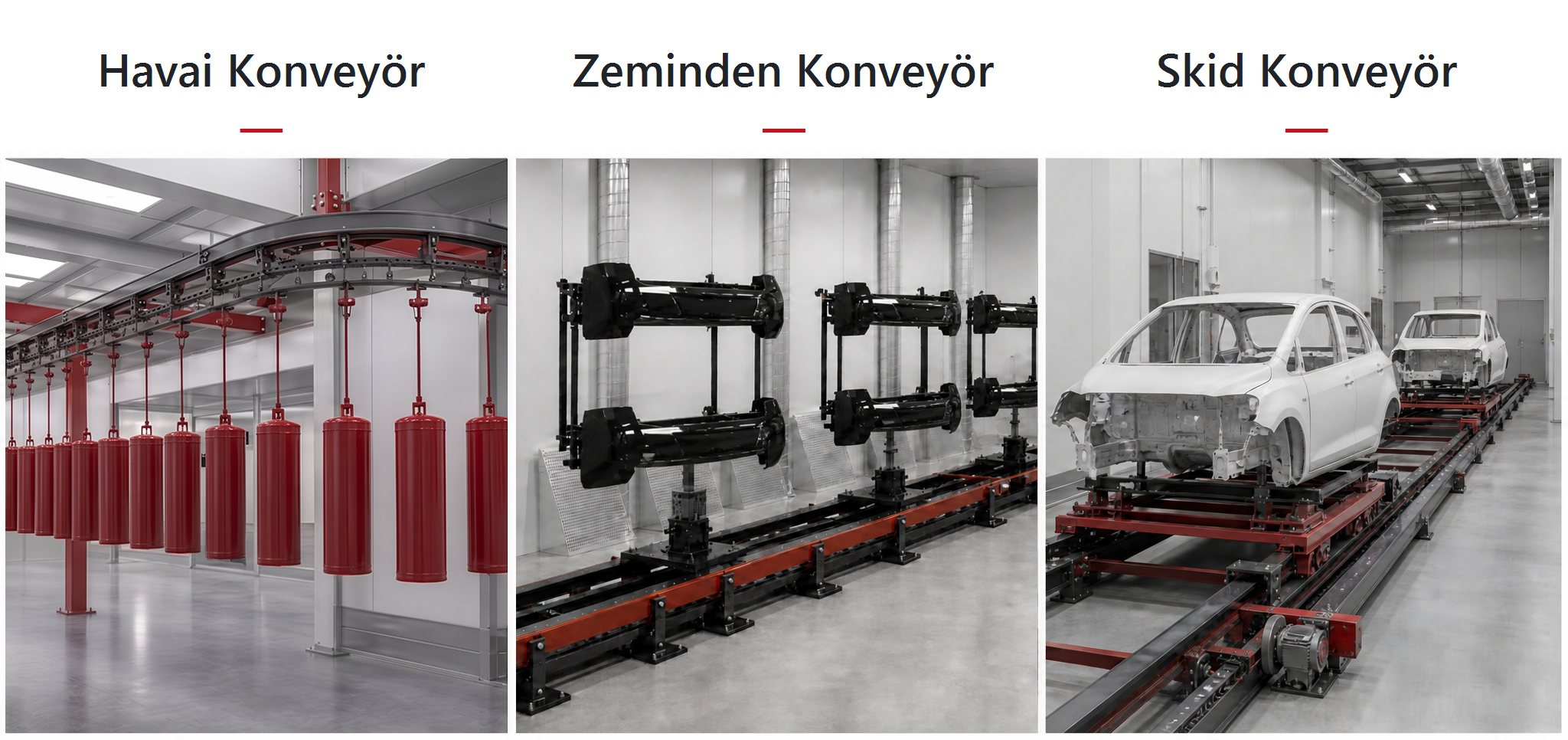

6. Doğru Taşıma Sistemini Seçin
Taşıma sistemi, ürünün yüzey hazırlama, boya uygulama, kurutma, pişirme ve diğer prosesler arasındaki hareketini sağlayan temel hat bileşenlerinden biridir. Bu nedenle taşıma sistemi seçimi, boya tesisinin kapasitesini, yerleşimini ve proses sürekliliğini doğrudan etkiler.
Taşıma sistemi yalnızca ürün ağırlığına göre seçilmemelidir. Ürün ölçüleri, askı aralığı, hat hızı, dönüş yarıçapları, kot değişimleri, yükleme-boşaltma süreleri, prosesler arası bekleme ihtiyacı ve ürünün hat üzerindeki konumlandırma gereksinimleri bütüncül olarak ele alınmalıdır.
Projeye ve proses yapısına göre aşağıdaki taşıma çözümleri değerlendirilebilir:
| Taşıma Sistemleri | Taşıma Mantığı | Tipik Kullanım Alanları |
|---|---|---|
| Havai (Üstten) Sistemler | Ürün konveyör rayına bağlı askılar veya taşıyıcılarla taşınır. | Zeminin boş kalmasının istendiği, genel endüstriyel hatlar |
| Zemin Tipi Sistemler | Ürün alttan zincir, spindle veya skid üzerinde ilerletilir. | Jant, plastik parçalar, otomotiv parçaları, büyük veya ağır ürünler |
| Serbest Akışlı / Akümülatif Sistemler | Taşıyıcılar durdurulabilir, biriktirilebilir, ayrılabilir ve farklı hızlarda ilerleyebilir. | Farklı proses süreleri, ara stok/buffer alanı ve ürün yönlendirme ihtiyacı olan hatlar |
| Daldırma Tipi Taşıma Sistemleri | Ürünler proses sırasına göre tanklara daldırılır ve sonraki istasyona aktarılır. | Kimyasal yüzey hazırlama, daldırma boya, KTL/e-coat prosesleri |
| Manuel / Yarı Otomatik Taşıma Sistemleri | Ürünler operatör tarafından veya basit mekanik ekipmanlarla istasyonlar arasında taşınır. | Düşük kapasiteli, batch tipi veya ürün çeşitliliği yüksek tesisler |
| Özel Taşıma Sistemleri | Projeye özel transfer çözümleri geliştirilir. | Standart taşıma sistemlerinin yeterli olmadığı özel ürün ve prosesler |
Bir boya hattında her proje için geçerli tek bir taşıma sistemi yoktur. Uygun çözüm; ürün özellikleri, proses yapısı, üretim temposu ve tesisin gelecekteki kullanım senaryolarına göre belirlenir. Taşıma sisteminin doğru planlanması; proses sürelerinin dengelenmesine, yükleme-boşaltma operasyonlarının düzenlenmesine ve hattın hedeflenen kapasitede kesintisiz çalışmasına katkı sağlar.
7. Boya Hattının Temel Bölümleri
Komple bir endüstriyel boya tesisinde kullanılacak ekipmanlar; ürün özelliklerine, üretim kapasitesine ve uygulanacak prosese göre belirlenir. Projenin kapsamına bağlı olarak aşağıdaki ana sistemler birlikte değerlendirilebilir.
7.1. Yüzey Hazırlama Sistemi
Ürünün boya uygulamasına uygun hâle getirilmesi için sprey tipi yüzey hazırlama hatları, daldırma tankları, kapalı oda sistemleri, parça yıkama makineleri veya mekanik yüzey hazırlama çözümleri kullanılabilir. Uygulanacak yöntem; ürün malzemesi, mevcut yüzey durumu, hedeflenen temizlik seviyesi ve boya sisteminin gereksinimlerine göre belirlenir.
İlgili içerik: Yüzey Hazırlama Sistemleri
7.2. Boya Kabini ve Uygulama Ekipmanları
Boya kabini; ürün ölçülerine, kullanılan boya türüne, uygulama yöntemine, üretim kapasitesine ve mevcut çalışma alanına göre seçilir. Projeye göre manuel, otomatik veya robotik uygulamaya uygun yaş ve toz boya kabinleri; boya tabancaları, resiprokatörler, robotlar, boya besleme üniteleri, geri kazanım sistemleri ve manuel rötuş istasyonlarıyla birlikte değerlendirilebilir.
İlgili içerikler:
7.3. Kurutma ve Pişirme Fırınları
Projeye göre su kurutma, yaş boya kurutma veya toz boya kürleme fırınları kullanılabilir. Uygulamanın gereksinimlerine bağlı olarak infrared (IR) veya ultraviyole (UV) teknolojileri de değerlendirilebilir. Fırın seçimi; ürün ölçüsü ve ağırlığı, saatlik yük, boya veya kaplama reçetesi, hedef ürün sıcaklığı, proses süresi, konveyör hızı, kullanılabilir alan ve enerji altyapısına göre yapılmalıdır.
İlgili içerik:
7.4. Havalandırma ve İklimlendirme Sistemleri
Havalandırma ve iklimlendirme sistemi; boya kabini ve ilgili proses alanlarında gerekli hava kalitesi, sıcaklık ve nem koşullarının kontrollü şekilde sağlanması amacıyla projelendirilir. Hava besleme ve egzoz debileri, filtrasyon kademeleri, kabin içi basınç dengesi, sıcaklık ve bağıl nem değerleri; kullanılan boya türüne, ürün özelliklerine, proses gereksinimlerine ve fabrikanın ortam koşullarına göre belirlenir.
Projeye bağlı olarak ısıtma, soğutma, nem alma veya nemlendirme sistemleri entegre edilebilir. Doğru iklimlendirme; boya uygulama kalitesinin korunmasına, yüzey hatalarının azaltılmasına ve proses tekrarlanabilirliğinin artırılmasına katkı sağlar.
7.5. Enerji Verimliliği ve Isı Geri Kazanımı
Enerji verimliliği, boya tesisi tasarımında yalnızca ekipman seçimiyle değil, prosesler arasında oluşan ısı ve iklimlendirilmiş proses havasının nasıl değerlendirildiğiyle de ilişkilidir. Bu nedenle fırınlar, kurutma bölümleri, boya kabinleri ve iklimlendirme sistemleri enerji akışları açısından birlikte ele alınmalıdır.
Projeye bağlı olarak fırınlardan çıkan sıcak hava, egzoz havasındaki ısı veya iklimlendirilmiş proses havası farklı noktalarda yeniden değerlendirilebilir. Uygun durumlarda bu enerji; taze havanın ön ısıtılmasında, başka bir prosesin desteklenmesinde veya toplam enerji ihtiyacının azaltılmasında kullanılabilir. Amaç yalnızca daha düşük enerji tüketen ekipmanlar seçmek değil; enerjinin tesis içerisinde oluştuğu, kullanıldığı ve dışarı atıldığı noktaları birlikte değerlendirerek daha verimli bir proses yapısı oluşturmaktır.
7.6. Otomasyon Sistemi
PLC ve HMI tabanlı otomasyon sistemi; hat ekipmanlarının aynı proses senaryosu doğrultusunda çalışmasını, kritik parametrelerin izlenmesini ve sistemin merkezi olarak yönetilmesini sağlar. Projeye göre RFID, barkod veya benzeri ürün tanımlama sistemleriyle ürünlerin hat boyunca takibi yapılabilir ve ürün tipine bağlı proses reçeteleri otomatik olarak çağrılabilir. SCADA sistemleriyle proses verileri izlenebilir, kaydedilebilir ve raporlanabilir.
Elsisan olarak, otomasyon altyapısını tesisin kontrol, izlenebilirlik ve verimlilik gereksinimlerine göre projelendiriyor; mekanik ekipmanlarla kontrol sistemlerinin bütünleşik çalışmasını sağlayan projeye özel çözümler geliştiriyoruz.
8. Teklif Talebi Öncesi Bilgi Tablosu
Teknik teklifin gerçek üretim koşullarına göre hazırlanabilmesi için aşağıdaki bilgileri mümkün olduğunca sayısal ve güncel verilerle paylaşın.
| Hazırlanacak Bilgi | Teklif için paylaşılması gerekenler |
|---|---|
| Ürün Bilgileri | Her ürün ailesi için teknik çizim, minimum–maksimum ölçüler ve parça ağırlığı. |
| Malzeme ve Yüzey | Çelik, alüminyum, plastik gibi malzeme türü ile yağlı, paslı veya ön işlem görmüş yüzey durumu. |
| Boyama ve Maskeleme | Kaplanacak yüzeyler ile korunacak, temas edecek veya maskelenecek bölgelerin işaretli gösterimi. |
| Kapasite ve Büyüme | Saatlik, günlük ve yıllık hedef; vardiya düzeni ve öngörülen kapasite artışı. |
| Boya ve Kimyasallar | Toz veya yaş boya ve proses kimyasalları; mümkünse güncel teknik ve güvenlik föyleri. |
| Renk Yönetimi | Aktif renk sayısı, parti büyüklüğü ve günlük veya haftalık renk değişim sıklığı. |
| Kalite Hedefleri | Film kalınlığı, görünüm, yapışma, korozyon dayanımı ve kabul kriterleri. |
| Alan ve Yerleşim | Kullanılabilir net alan, tavan yüksekliği, kolon ve kapı konumları ile tercih edilen ürün akışı. |
| Teknik Altyapı | Mevcut güçler ve bağlantı noktaları: elektrik, gaz, su, basınçlı hava ve egzoz. |
| Otomasyon ve İzlenebilirlik | Reçete yönetimi, veri kaydı, alarm ve raporlama ile ERP/MES entegrasyonu beklentisi. |
| Çevre ve Güvenlik | Geçerli çevre şartları; yangın senaryosu, ATEX ihtiyacı ve çalışan maruziyeti koşulları. |
8.1. Teklif Sürecini Doğru Verilerle Başlatın
Elinizde bulunan verileri paylaşmanız yeterlidir; eksik teknik girdiler, Elsisan mühendislik ekibiyle yapılacak ön değerlendirmede birlikte netleştirilebilir.
