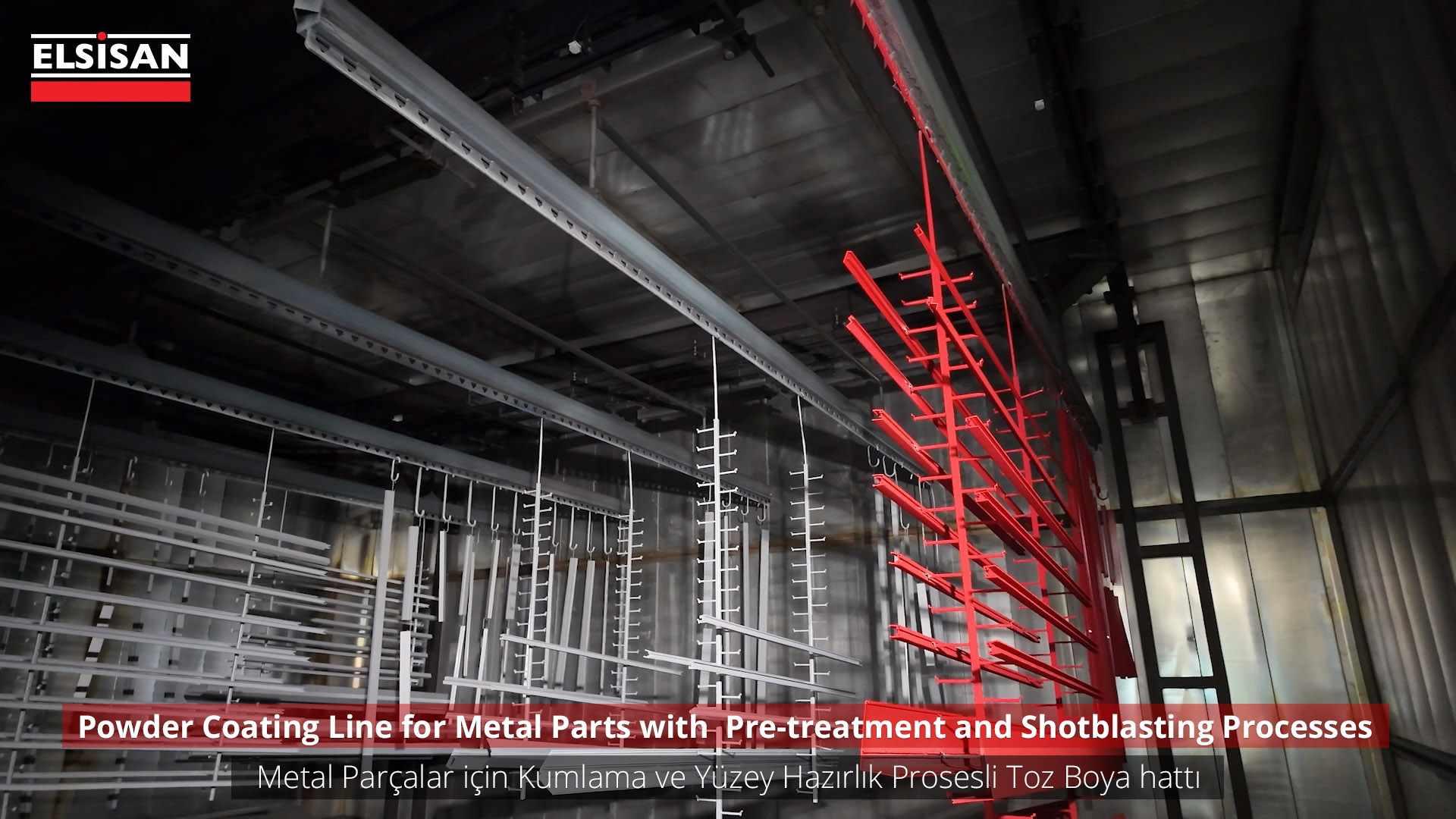

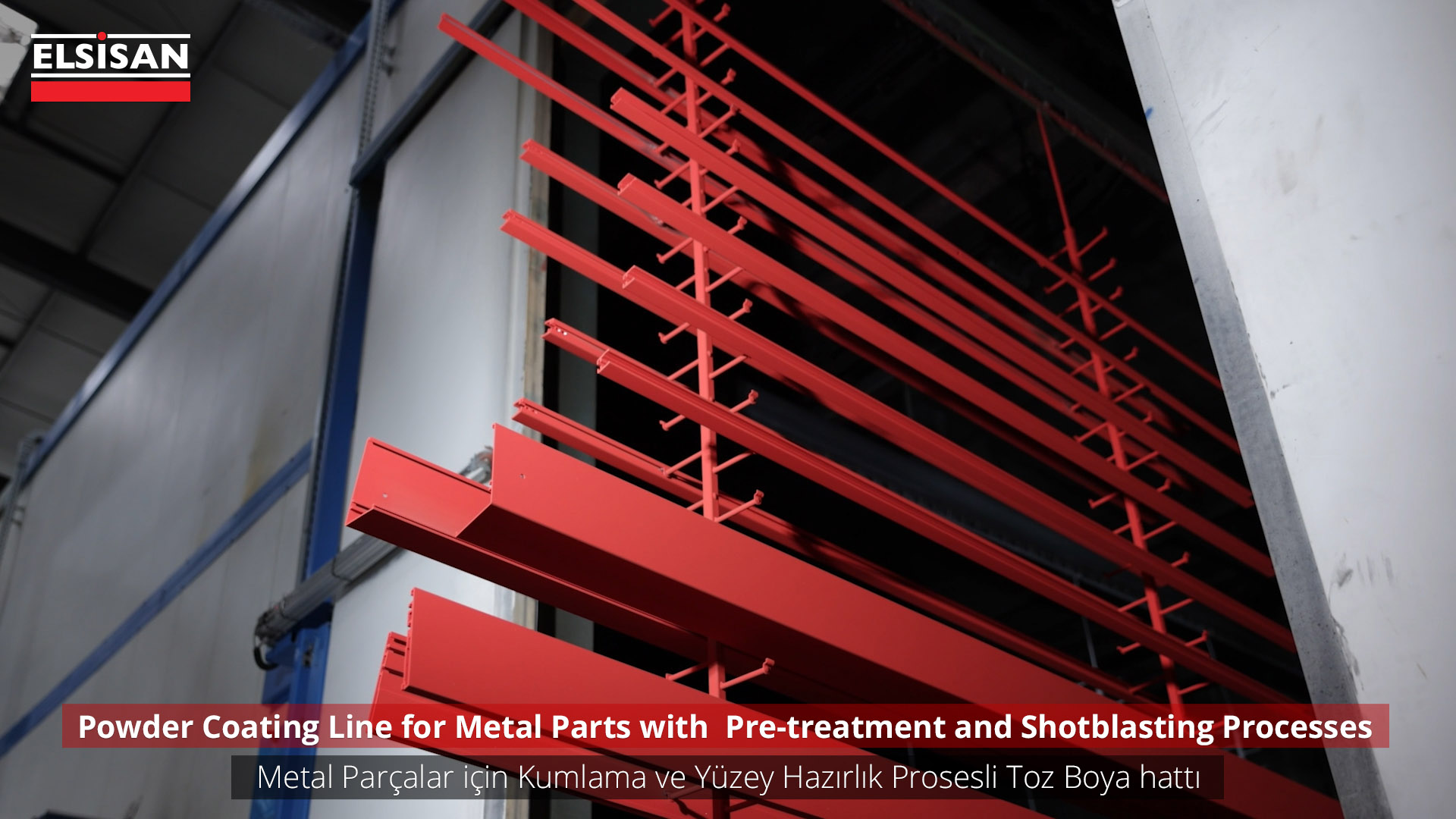

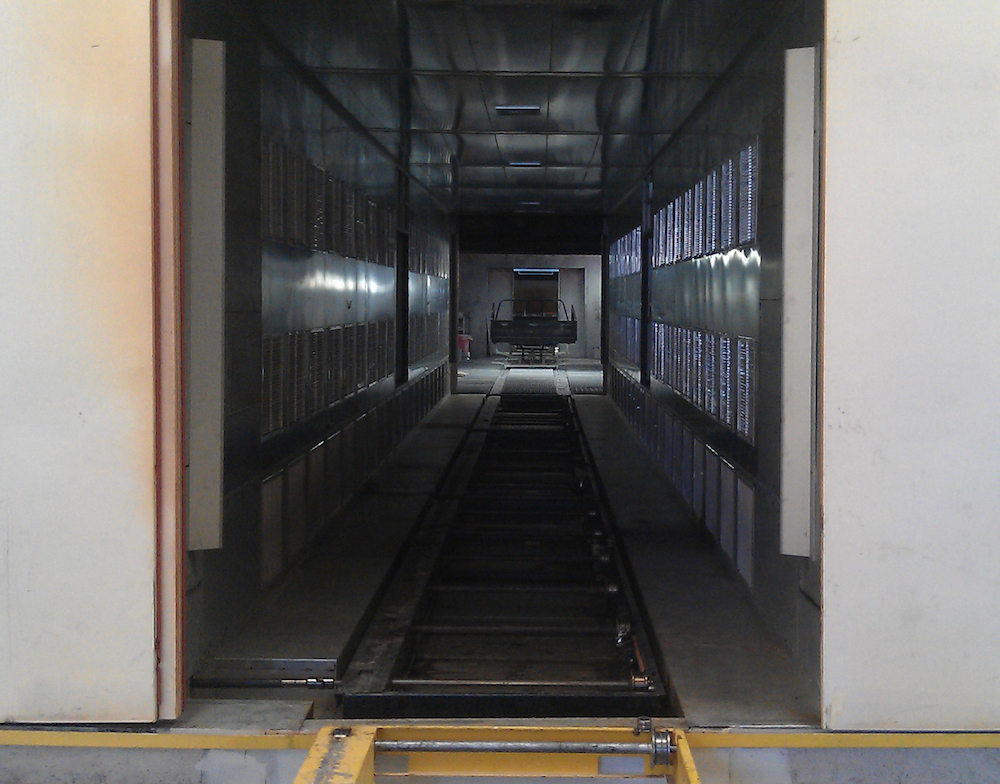

Tünel tipi fırınlar konveyörlü boya tesislerinde tesis yerleşimine ve prosese göre tasarlanmaktadır, konveyöre asılan malzeme fırın içerisine bir yüzeyden girer ve aynı yüzeyden çıkar veya fırın içerisinde U dönüşü yaparak geri döner.
Tünel tipi fırınlar enerji tasarrufu sağlanması göz önünde bulundurularak projeye özel olarak tasarlanmaktadırlar. Fırın boyutları ve kapasitesi boyanacak parça boyutuna, boya pişme veya kurutma süresine, proje yerleşimine göre değişiklik göstermektedir. Yaş boya kurutmada, toz boya pişirmede ve yıkama sonrası kurutmada kullanılmaktadır.
Tercihen fırın içerisindeki hareket devamlı (continous) veya adım kontrollü yapılabilir.
Adım kontrollü tünel fırınlar:

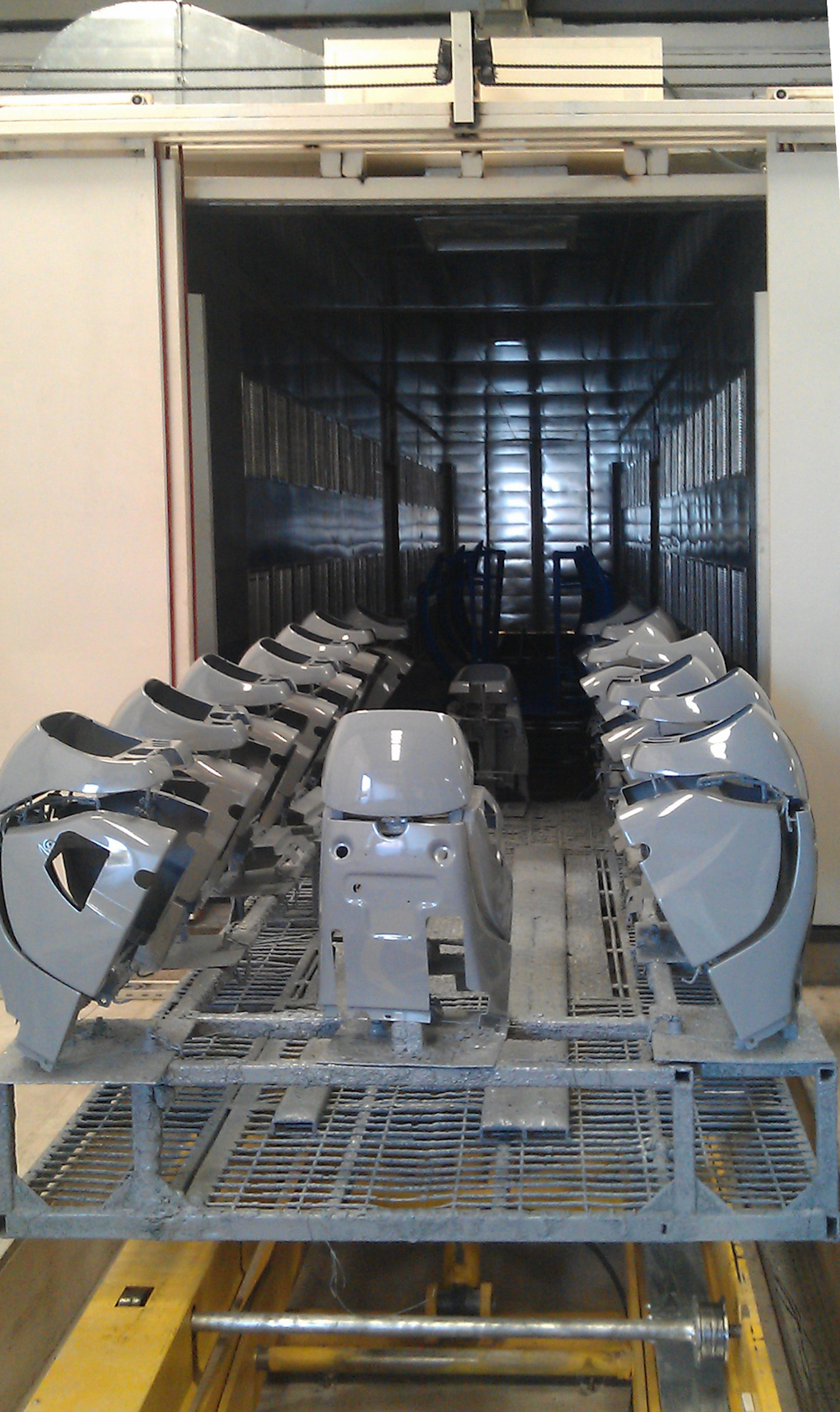

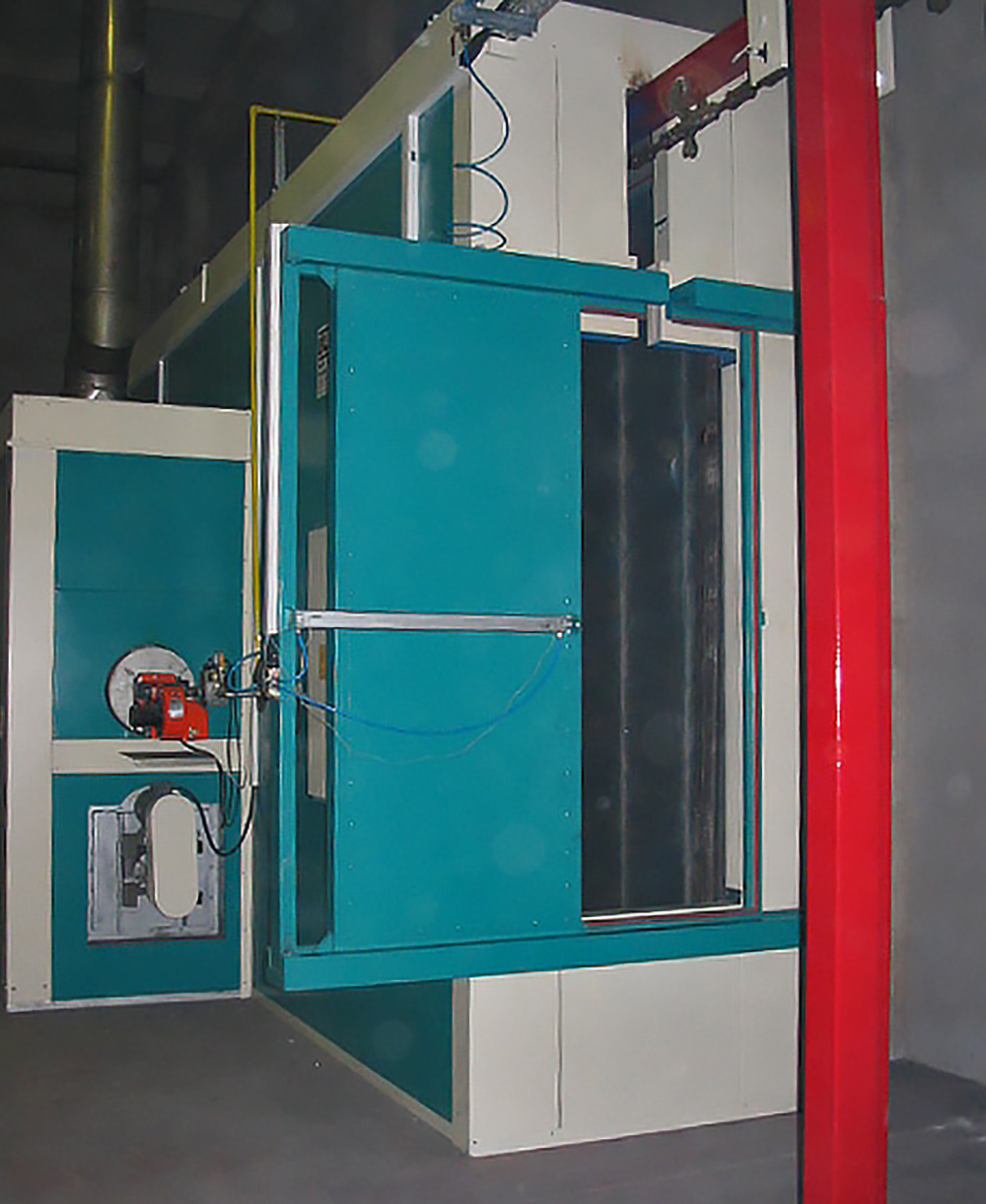

Yaş boya veya toz boya tesislerinde kullanılan fırınlardır, boya uygulama işleminin uzun sürdüğü özellikle büyük parçaların fırınlanmasında kullanılır, konveyörde adım adım ilerleyen parçalar boya kabininden adım kontrollü fırına gider, fırının otomatik olarak çalışan kapıları malzeme içeriye girerken açılır ve sonrasında kapanır, proses süresine göre fırın içerisindeki adımlar hesaplanarak tasarlanır. İlk giren ilk çıkar sıralaması ile içerideki parça sayısı fırınlama süresini de belirlemiş olur, tüm sistem otomatik çalışmaktadır.
